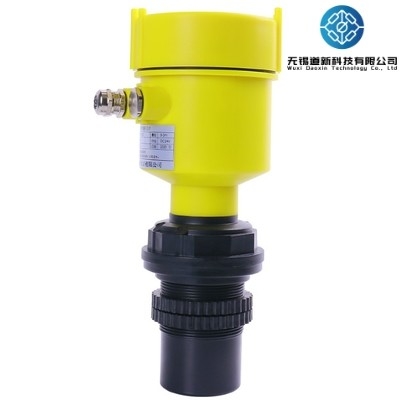

Misuratore di livello ad ultrasuoni ABS 4-20mA RS485

Misuratore di livello ad ultrasuoni ABS

Misuratore di livello ad ultrasuoni
Il manometro ad ultrasuoni è un manometro digitale controllato da un microprocessore.L'onda sonora viene riflessa dalla superficie del liquido e poi ricevuta dallo stesso sensoreÈ convertito in un segnale elettrico da un cristallo piezoelettrico.Il tempo tra la trasmissione e la ricezione dell'onda sonora viene utilizzato per calcolare il sensore per il Misurare la distanza dalla superficie del liquidoA causa della misurazione senza contatto, il mezzo di misura è quasi illimitato e può essere ampiamente utilizzato per la misurazione dell'altezza di vari materiali liquidi e solidi.

Introduzione del prodotto
L'ultrasonometro è uno strumento di monitoraggio per misurare l'altezza del liquido, l'altezza del serbatoio e la posizione del materiale.Il sistema a due fili è: l'alimentazione e l'uscita del segnale sono condivise; il sistema a tre fili è: il circuito di alimentazione e il circuito di uscita del segnale sono indipendenti.il terminale negativo dell'alimentazione e il terminale negativo dell'uscita del segnale condividono un filo centrale; il sistema a quattro fili è: quando viene utilizzata una fonte di alimentazione AC 220v o una fonte di alimentazione DC 24v, e il circuito di alimentazione e il circuito di uscita del segnale devono essere completamente isolati,deve essere utilizzato un nucleo. Un cavo a 4 core. alimentazione DC o AC, con 4 ~ 20mADC, uscita di interruttore alta e bassa.
Misuratore di livello ad ultrasuoni anticorrosivo
Misuratore di livello ad ultrasuoni anticorrosivo
Distanza: 0-60 metri, sono disponibili varie forme, adatte a varie occasioni corrosive e chimiche, alta precisione, uscita di segnale remoto, monitoraggio del sistema PLC.
Il misuratore di livello ad ultrasuoni è composto da tre parti: trasduttore ad ultrasuoni (sonda), circuito di azionamento (modulo) e modulo elettronico di visualizzazione a cristalli liquidi.

Analisi dell'eco acustico intelligente

La tecnologia acustica intelligente può essere utilizzata per analizzare l'eco intelligente, senza alcun debug e altri passaggi speciali, questa tecnologia ha la funzione di pensiero dinamico, analisi dinamica.Rendi la precisione dello strumento, migliorare notevolmente il livello di precisione raggiunto lo 0,5%, può essere tutti i tipi di onda di interferenza.

Dettagli

Conchiglia protettiva trasparente di alta qualità

Dati di osservazione chiari e intuitivi, design impermeabile e impermeabile alla polvere, proteggono efficacemente il cablaggio interno

Interfaccia elettrica protettiva.

Utilizzare materiale plastico di ingegneria ABS, resistente agli urti, resistente all'invecchiamento, resistente alle alte e basse temperature, lunga durata.

Anello di tenuta di alta qualità

Installato all'interno hanno protezione da urti di bobina, stabilità capacità di sigillamento complessiva

Progettazione di sonde di alta qualità

Utilizzando sonda chiusa, sigillamento fisico buono, proteggere il circuito interno

Dimensione del prodotto

Specificità

Principio di funzionamento
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backL'eco riflesso viene ricevuto dal trasduttore e convertito in un segnale elettrico.E' proporzionale alla distanza dall'onda sonora alla superficie dell'oggettoLa relazione tra la distanza di trasmissione dell'onda sonora S e la velocità del suono C e il tempo di trasmissione del suono T può essere espressa dalla formula: S=C×T/2.
Poiché l'impulso ultrasonico trasmesso ha una certa larghezza, l'onda riflessa e l'onda trasmessa in una piccola area vicina al trasduttore si sovrappongono,che non possono essere identificati e il valore della distanza non può essere misuratoQuesta zona è chiamata zona morta di misurazione. La dimensione della zona cieca è correlata al modello del misuratore di livello ultrasonico.
La parte della sonda emette onde ultrasoniche. quando le onde ultrasoniche incontrano un mezzo con una grande differenza di densità dall'aria, si rifletteranno,e le onde riflesse saranno ricevute dalla parte della sondaLa distanza dalla sonda alla superficie del liquido (oggetto) è proporzionale al tempo di passaggio delle onde ultrasoniche:
Distanza [m] = tempo × velocità del suono/2 [m]
La formula di compensazione della temperatura della velocità del suono: velocità del suono ambiente = 331,5 + 0,6 × temperatura

Condizioni del sito
In una delle seguenti situazioni, prestare attenzione:
Liquido/solido con schiuma
Ci sono forti tensione, forte corrente, forte interferenza elettromagnetica intorno, cercare di evitare alta tensione, alta corrente e forte interferenza elettromagnetica
Forte vento e sole diretto
Forte vibrazione
Siti con liquidi altamente volatili e grandi quantità di vapore acqueo
Liquido facilmente cristallizzato
Quando si incontra l'ambiente di campo sopra menzionato, è necessario scegliere di utilizzarlo con attenzione, la precisione del valore misurato sarà ridotta e i dati possono essere instabili.non è raccomandato l'uso di un misuratore di livello ad ultrasuoni per misurare.

Area di applicazione
Trattamento dell'acqua e delle acque reflue: sala pompe, pozzo di raccolta, serbatoio di reazione biochimica, serbatoio di sedimentazione, ecc.
Energia elettrica, miniere: piscina di mortaio, piscina di scarico di carbone, trattamento delle acque, ecc.
