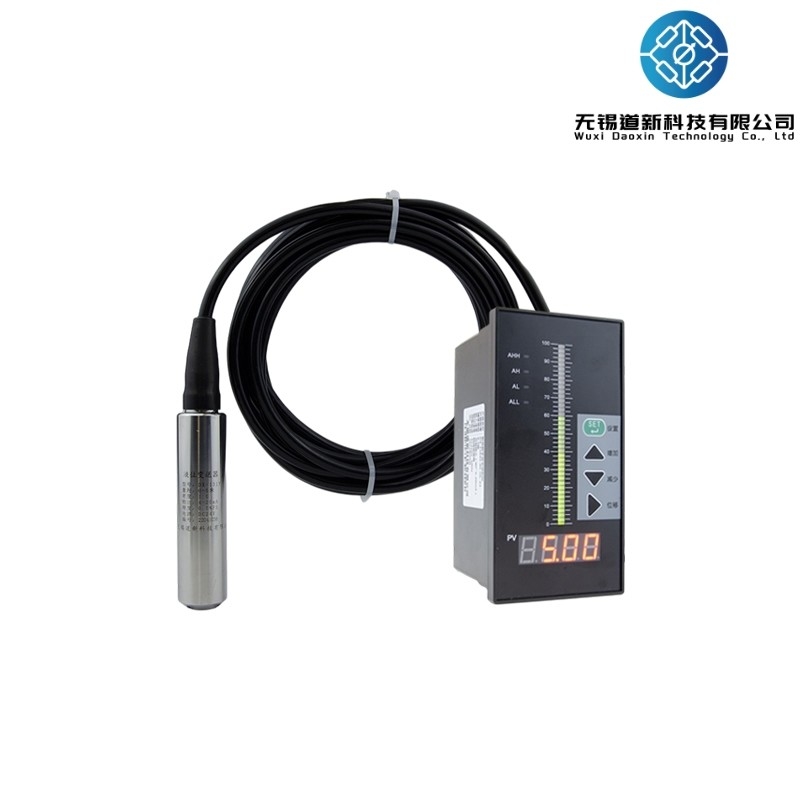

Trasmettitore avanzato del livello del liquido per l'approvvigionamento e il drenaggio idrico

Visualizzazione

Il misuratore di livello idrostatico sommergibile (trasmettitore) è uno strumento che funziona secondo il principio che la pressione statica del liquido da misurare è direttamente proporzionale alla sua altezza.Utilizza l'effetto piezoresistivo del silicio di diffusione o di elementi sensibili in ceramica per convertire la pressione statica in un segnale elettricoDopo la compensazione della temperatura e la correzione lineare da parte dell'unità di calcolo digitale, viene convertito in un segnale di uscita di corrente continua standard da 4 a 20 mA.Questo strumento è ampiamente utilizzato nei sistemi e nelle industrie come la petrolchimica, metallurgia, generazione di energia, prodotti farmaceutici, approvvigionamento idrico e di drenaggio e protezione dell'ambiente.

Principali parametri tecnici

Principio di funzionamento

Quando il trasmettitore di livello è immerso fino a una certa profondità nel liquido da misurare, la pressione sulla superficie esposta del sensore è data dalla formula:
P=p·g·H+Po
Dove:
P: pressione sulla superficie esposta del trasmettitore
p: densità del liquido da misurare
g: Accelerazione gravitazionale locale
Po: pressione atmosferica sopra la superficie del liquido
H: profondità del trasmettitore immerso nel liquido
La pressione del liquido viene condotta nella camera di pressione positiva del sensore attraverso un tubo di ventilazione in acciaio inossidabile.mentre la pressione atmosferica Po è collegata alla camera di pressione negativa del sensore, negando il Po nella parte posteriore del sensore. Pertanto, la pressione misurata dal sensore è p·g·H. Chiaramente, misurando la pressione P, è possibile determinare la profondità del livello del liquido.

Caratteristiche

Alta precisione e alta stabilità
Facile da installare e utilizzare, il trasmettitore di livello sommergibile può essere immerso direttamente nel mezzo per la misurazione
Struttura allo stato solido, senza parti mobili, alta affidabilità e lunga durata di vita
Capaci di misurare con elevata precisione da acqua, olio a sostanze viscose simili a paste
Non influenzate dalla schiumatura, dalla sedimentazione o dalle proprietà elettriche del mezzo da misurare
Ampia gamma di compensazione della temperatura
Il trasmettitore di livello sommergibile include la protezione contro la polarità inversa per l'alimentazione e la protezione contro il sovraccarico.
