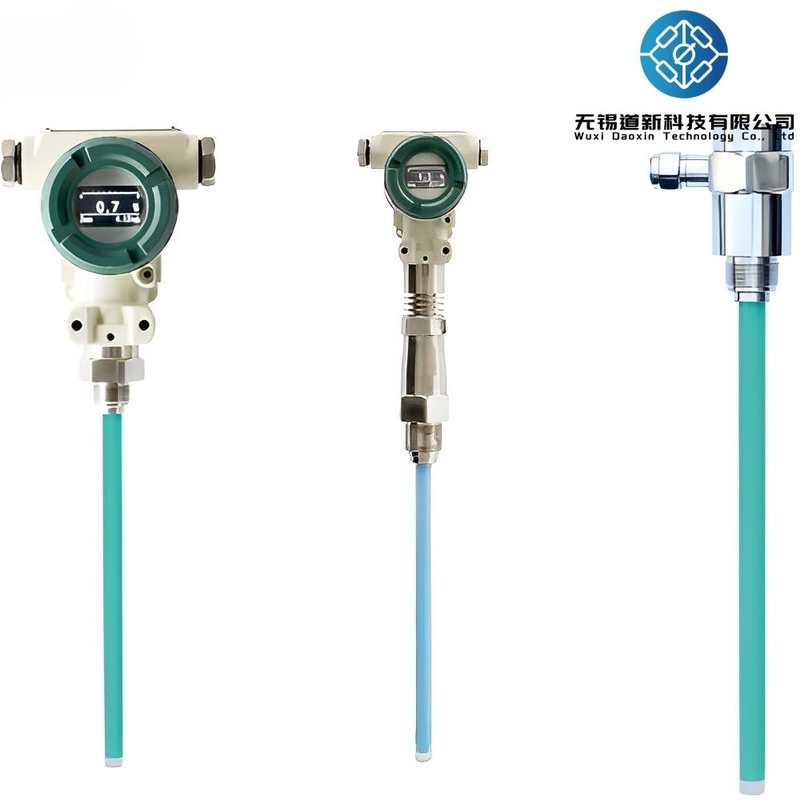

4 20mA Sensore di livello liquido capacitivo IP67 Sensori di livello capacitivo

DX-CLG100 Sensore di livello del liquido per la serie di strumenti di livello del liquido

Il sensore di livello di liquido capacitivo DX-CLG100 è uno strumento di misura versatile adatto a ambienti di misura difficili.liquidi ad alta viscosità, e altro ancora. È resistente agli urti e facile da installare, rendendolo una soluzione affidabile ed economica. Può sostituire altri sensori di livello come l'ammissione a radiofrequenza, radar, ultrasuoni,e sensori magnetostrictivi e misurare con precisione vari media.

Il prodotto è dotato di un circuito avanzato di rilevamento della capacità radio-frequenza che converte la misurazione in un segnale elettrico standard.Il processore interno compensa con precisione la temperatura e fornisce una correzione lineare per garantire un'elevata precisioneIl sensore utilizza la scansione tomografica per rilevare automaticamente la costante dielettrica e il cambiamento di temperatura del mezzo, calibrare automaticamente e adattarsi al mezzo misurato.Questo elimina la necessità di ricalibrazione e garantisce l'adattabilità ai diversi requisiti di misurazione in ambienti complessiIl sensore ha anche un'eccellente resistenza all'impiccagione, alla condensazione, alle bolle e ad altre condizioni sfavorevoli.

Il prodotto ha un livello di protezione IP68, in grado di gestire ambienti difficili e fornire misure stabili per lunghi periodi.

Caratteristica

• Adattamento automatico, taratura automatica, uscita stabile a lungo termine del valore di altezza reale.
• La sua capacità anti-penetrazione, anti-condensazione, anti-bolle e altre anti-inquinamento è molto forte.
• Struttura semplice, nessuna parte mobile, alta affidabilità, meno manutenzione.
• Sono disponibili una varietà di uscite di segnale per un facile accesso a diversi sistemi.
• Non è influenzato dalla temperatura, dalla gravità specifica, dalla pressione e da altri fattori del liquido misurato.
• La massima resistenza alla temperatura è ≤ 250°C, la massima resistenza alla pressione è ≤ 4MPa e la durata di vita è lunga.
• Buone prestazioni di tenuta, grado di protezione IP68 (escluso 6052).
• Perfette misure di protezione contro la sovra-corrente, la sovra-tensione e la polarità di potenza.
• Ciclo di misurazione: 0,5 secondi
• Stabilità a lungo termine: ≤ 0,1% FS/anno
• Drifto di temperatura: ≤ 0,02%FS/°C (nel range -40°C+80°C)
• Accuratezza di misura:

Quando l'intervallo di misura è inferiore a 300 mm, l'errore assoluto è inferiore a ±3 mm (compresi i 3 mm);

Quando l'intervallo di misura è compreso tra 300 e 700 mm, il livello di precisione è 1.0;

Quando l'intervallo di misura è compreso tra 700 e 2000 mm, il livello di precisione è pari a 0.5;

Parametri tecnici

Installazione

Prima dell'installazione, è necessario verificare il modello del prodotto, i parametri tecnici, la porta di installazione,e dell'ambiente di applicazione in dettaglio per garantire che il sensore in loco corrisponda all'ambiente di installazioneSe si riscontrano problemi, contattare il personale di vendita al più presto per confermare le successive questioni di installazione o di restituzione e cambio, in modo da evitare danni causati da un uso improprio.Misurazioni inesatte o danni al prodotto.

Attenzione: è vietato installare dal vivo, smontare, scontrarsi, far cadere o colpire forte

Il sensore di livello del liquido ha una varietà di metodi di installazione e di fissaggio per adattarsi alle diverse condizioni del sito.

1. il sensore è installato su un contenitore di metallo sigillato, che può essere collegato con una flange o un filo.può essere installato in tipo plug-in, come illustrato nella figura seguente: impianto di tipo plug-in

2Il sensore è installato sul contenitore in cui si verifica agitazione, impatto del liquido, oscillazione violenta, ecc. nel mezzo di misurazione.Il sensore può essere installato con un tubo collegato al di fuori del contenitore attraverso una flange o connessione a filo, come illustrato nella figura seguente: impianto esterno

3Il mezzo di misura presenta agitazione, impatto liquido, oscillazione violenta, ecc., e il contenitore non ha le condizioni per l'installazione esterna di tubi di collegamento.Quando è necessario utilizzare l'installazione plug-in, il sensore deve essere dotato di un tubo protettivo, la portata di misura è superiore a 1000 mm e il contenitore deve essere riservato.O installare un supporto fisso per garantire che il sensore è danneggiato a causa di violento impatto del liquido.

4Il sensore può essere collegato con una flangia o un filo quando il contenitore non metallico o la superficie di installazione è isolato dal bordo interno del contenitore.L'opzione sensore deve utilizzare un elettrodo ausiliario o una struttura protettivaSe la struttura richiesta non è adottata, il normale funzionamento del sensore non può essere garantito.è necessario installare l'elettrodo ausiliario da soli (utilizzare un'estremità del filo metallico per collegare il sensore, e aggiungere un contrappeso al fondo del contenitore all'altra estremità, e riservare una certa lunghezza per il filo per evitare di danneggiare il filo), come mostrato nella figura seguente:Su un contenitore non metallico., filettati o montati su flange

5. Il sensore può essere collegato al supporto di montaggio con una flange o un filo sul contenitore aperto.Se la struttura richiesta non è adottata, la normale potenza di funzionamento del sensore non può essere garantita e un dispositivo ausiliario deve essere installato da solo.aggiungere un oggetto di contrappeso al fondo del contenitore ad una estremità, per evitare danni al filo, riservare una certa lunghezza al filo, come illustrato nella figura seguente: sul contenitore aperto,installare il supporto (la posizione di installazione è a distanza dalla, altrimenti la misurazione sarà imprecisa.

Applicazioni:

Il misuratore del livello del fluido è progettato per misurare il livello del fluido in serbatoi, vasi e tubi.e generazione di energiaIl sensore può essere installato in aree pericolose e non pericolose ed è alimentato dalla barriera di sicurezza.

L'intervallo di pressione del Fluid Level Meter è di -0,1MPa~32MPa, e ha una tensione di alimentazione di 12~28VDC. Il segnale di uscita è 4~20mA,e può essere utilizzato anche con HART Communication/485/CAN Bus CommunicationQuesto rende facile l'integrazione del sensore con altri sistemi dell'impianto.

Il misuratore di livello del fluido ha una stabilità a lungo termine di ≤ 0,2% FS/anno, che garantisce una misurazione accurata nel tempo.il che significa che è resistente alla penetrazione di polvere e acquaQuesto lo rende adatto per l'uso in ambienti difficili.

Il Fluid Level Meter è ideale per il trasmettitore del livello del carburante e per i sensori capacitivi per il rilevamento del livello dei punti.Il sensore è facile da installare e mantenere, e fornisce dati di misura affidabili e precisi.
