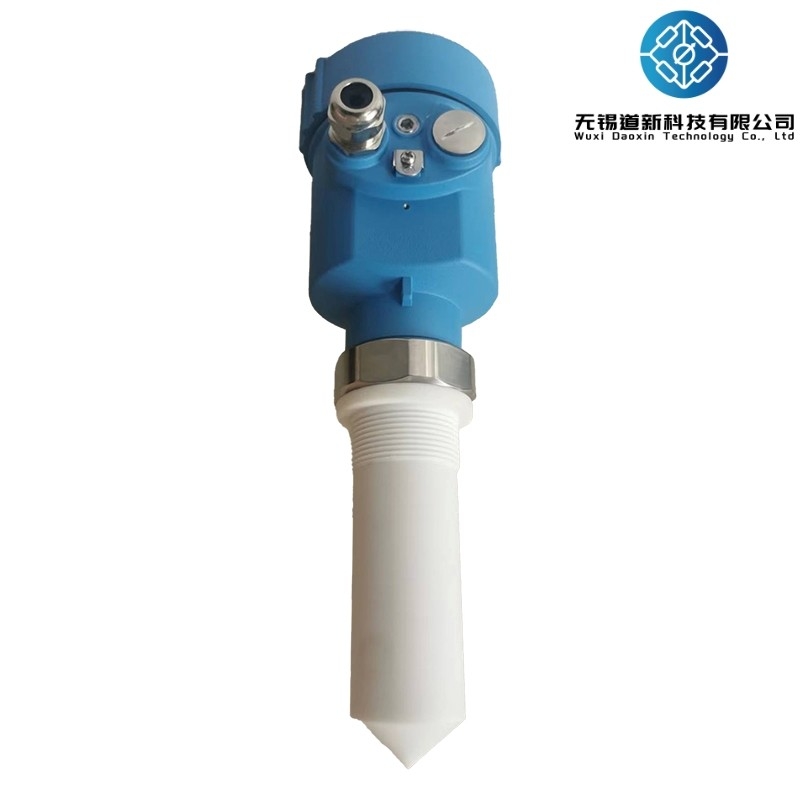

80G Radar Level Meter Liquid Level Instrument Series per le industrie del trattamento dell'acqua

Visualizzazione

L'80G Ultra-High Frequency Radar Level Meter opera nella gamma 76-81GHz utilizzando la tecnologia radar FMCW (Frequency Modulated Continuous Wave), supportando sia applicazioni a quattro fili che a due fili.Disponibile in varie specifiche, con una portata massima fino a 120 metri e un punto cieco minimo di soli 5 cm. Grazie alla sua frequenza di funzionamento più elevata e alla sua lunghezza d'onda più breve, è particolarmente adatto alle applicazioni solide.Il dispositivo funziona trasmettendo e ricevendo onde elettromagnetiche attraverso una lente, che offre vantaggi in ambienti ad alta polvere e temperature estreme (fino a +200°C).e additivi in vari settori industrialiLo strumento può essere facilmente installato utilizzando connessioni a flangia o a filo.

Principali specifiche tecniche

Principio di funzionamento

L'80G Radar Level Meter utilizza la tecnologia FMCW (Frequency Modulated Continuous Wave).con la frequenza del segnale radar in aumento lineareIl segnale radar trasmesso, dopo essere stato riflesso dal mezzo, viene ricevuto dalla stessa antenna.la differenza di frequenza tra i segnali trasmessi e ricevuti è direttamente proporzionale alla distanza misurataIl segnale di differenza di frequenza viene elaborato utilizzando la trasformazione di Fourier veloce (FFT) per ottenere lo spettro dell'eco riflesso, che viene quindi utilizzato per calcolare la distanza dall'oggetto bersaglio.

Caratteristiche

Alta precisione di misura fino a ±1 mm, con una zona cieca minima di 0,05 m
Dimensioni dell'antenna più piccole, adatte a una gamma più ampia di condizioni operative
Diverse antenne di lente forniscono un angolo di emissione più piccolo e un'energia più concentrata,risultante in segnali di eco più forti e maggiore affidabilità in condizioni simili rispetto ad altri prodotti radar
Le capacità di penetrazione migliorate consentono un funzionamento normale anche in presenza di adesione e condensazione
Maggiore gamma di segnali dinamici, che fornisce misurazioni più stabili per media con basse costanti dielettriche
