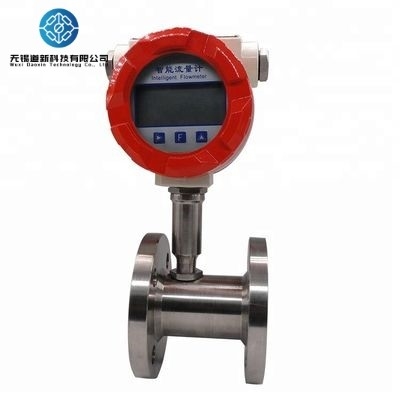

PN16-PN63 Misuratore di portata per turbine a pressione in acciaio inossidabile

Name: PN16-PN63 Misuratore di portata per turbine a pressione in acciaio inossidabile
Brand: Wuxi Daoxin Technology Co., Ltd.
SKU: DX-LWGYML
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	Wuxi Daoxin Technology Co., Ltd.
Numero di modello:	DX-LWGYML

Informazioni dettagliate

Luogo di origine:

Cina

Marca:

Wuxi Daoxin Technology Co., Ltd.

Numero di modello:

DX-LWGYML

Pressione:

PN16-PN63

Segnale di uscita:

4-20mA/RS485/HART

Medio:

Aria liquida pulita

Temperatura di funzionamento:

-20 ~ +120 °C

Campo di misura:

< 1200 m3/h

Materiale:

304,316L

DIAMETRO NOMINALE:

DN6-DN200

Viscosità:

5~400mpa.s

Accuratezza:

0.5,1.0,1.5

Classe di protezione:

Protezione IP65

Evidenziare:

High Light

Evidenziare:

Misuratore di portata per micro-turbine

Misuratore di flusso per turbine in acciaio inossidabile PN16

PN63 Misuratore di portata delle turbine in acciaio inossidabile

Informazioni di trading

Quantità di ordine minimo:

Imballaggi particolari:

cartone, 50cm*50cm*100cm

Tempi di consegna:

2-5 giorni lavorativi

Termini di pagamento:

T/T, L/C, Western Union

Capacità di alimentazione:

100 + set + 5

Descrizione del prodotto

PN16-PN63 Misuratore di portata della micro-turbina di pressione Sensore di portata dell'acqua Instalazione conveniente

Descrizione del prodotto

Il liquido del misuratore di portata della turbina scorre attraverso l'alloggiamento della turbina causando la rotazione di un rotore interno.Questo segnale viene convertito in unità di ingegneria (litri), metri cubi, galloni ecc.) sul display locale ove applicabile.buona ripetibilità, installazione/manutenzione conveniente, struttura semplice ecc.

Caratteristiche del prodotto

1L'impeller del sensore adotta un cuscinetto speciale in lega, resistente all'usura e con un lungo tempo di conservazione della precisione.

2. struttura semplice e solida, facile da smontare e pulire

3Correzione non lineare multipunto, alta precisione, disattivazione dei dati fino a dieci anni

4. una varietà di uscite di segnale, adatte a diverse occasioni

PN16-PN63 Pressure Micro Turbine Flowmeter Water Flow Sensor Convenient Installation 0

Principio di funzionamento

Il flussometro a vortici di tipo LUGB è un flussometro progettato e fabbricato utilizzando la teoria del principio di Karman della relazione tra la generazione di vortici e la portata.Può essere utilizzato per misurare il flusso di vapore, gas e liquidi a bassa viscosità. Un corpo generatore a colonna triangolare (vortice) viene inserito nel fluido e un vortice Karman regolare si forma alternativamente dietro il prisma triangolare,e la frequenza di separazione del punteggio è proporzionale alla velocità di flusso ((V) del mezzo misuratoPertanto, la portata del fluido misurato può essere calcolata rilevando il numero di vortici dalla testa del sensore del flussometro,e il circuito di elaborazione del segnale calcola il flusso volumetrico del mezzo misurato in base all'apertura del sensore.

PN16-PN63 Pressure Micro Turbine Flowmeter Water Flow Sensor Convenient Installation 1

Caratteristica del prodotto
1.Alta precisione e buona ripetibilità
2L'elemento di rilevamento non è a contatto con il fluido e le prestazioni sono stabili e l'affidabilità è elevata.
3.Semplice e solida struttura, parti mobili, funzionamento affidabile per lungo tempo
4.Ampio raggio di misura con rapporto di gamma 1:10 (speciale fino a 15)
5.La perdita di pressione è piccola, circa 1/4~1/2 del flussometro dell'orificio

Parametri tecnici

Medio di misura:	Liquido, gas, vapore saturo, vapore surriscaldato
Flusso medio:	Liquido 0,5~7 m/s, gas 4~40 m/s, vapore 7~70 m/s
Livello di precisione:	Liquido 1.0, gas 1.5, inserire il tipo 2.5
Intervallo di misurazione possibile:	Il numero di Reynolds è 5103~7108
Intervallo di misurazione normale:	Il numero di Reynolds è 2104~7106
Diametro nominale:	DN15~DN300 (tipo conduttore, fissaggio), DN150~DN2000 (tipo inserito o personalizzato)
Temperatura media:	-40~80°C, temperatura media -40~250°C, temperatura alta -40~350°C
Pressione nominale:	1.0~6.3MPa (>6.3 per la personalizzazione)
Metodo di installazione:	Tipo di flange, tipo di inserto, tipo di pinza
Segnale di uscita:	Impulso di tensione: basso livello ≤ 1V, alto livello ≥ 6V Sistema a 2 fili 4-20mA (con RS485, HART) Frequenza d'impulso da 0,1 a 3000 Hz
Fornitore di alimentazione:	Impulso di uscita a 3 fili 12V, 24VDC facoltativo Fornitore di alimentazione a due fili 24VDC Batteria al litio da 7,5AH di tipo display locale da 3,6 V, durata > 2 anni
Resistenza al carico:	500Ω (quando alimentato da 24VDC)
Interfaccia elettrica:	M20*1.5, 1/2" NPT
Materiale della carrozzeria:	SS304, SS316L (o su misura)
Materiale della testa:	Casse in alluminio fuso, casse in acciaio inossidabile (o su misura)
Condizioni ambientali:	Temperatura -20~+60°C, umidità relativa 5%~90%
Livello di protezione:	Protezione IP65
Classe a prova di esplosione:	ExdIIBT4Gb, ExdIIBT4Ga
