SS304 Manifold di trasmettitore di pressione 3 Manifold di valvola per trasmettitore di pressione

SS304 Trasmettitore di pressione Manifold Alta pressione 3 vie

Valvola di gas a tre porti per trasmettitore di pressione differenziale

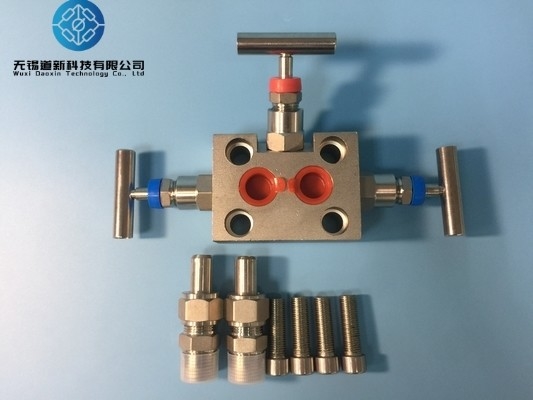

Nome del prodotto: collettore integrato a tre valvole

Modello di prodotto: SF-SB ((304SS-3-MA6-NF2)

Filato di prodotto: 1/2NPT ((F)

Specificità del prodotto: DN6

Temperatura applicabile: 200°C (temperatura elevata può essere personalizzata)

Pressione nominale: 32,00 MPa (la pressione può essere personalizzata)

Materiale: 20# 304SS 321 316SS 316L 2205 Monel 400

Specificativi del prodotto:

1Composizione: il gruppo integrato di tre valvole è composto da un corpo di valvola, due valvole di arresto e una valvola di bilanciamento.

2Procedura di funzionamento: procedura di funzionamento quando il gruppo integrato a tre valvole e il trasmettitore di pressione differenziale sono messi in funzione:aprire le due valvole di scarico del trasmettitore di pressione differenziale, quindi aprire la valvola di bilanciamento, e poi aprire lentamente le due valvole di arresto, Rimuovere l'aria o sporco nel tubo di guida di pressione, chiudere le due valvole di scarico, e quindi chiudere la valvola di bilanciamento,il trasmettitore può essere messo in funzione. Procedura di funzionamento della taratura in linea del punto zero del trasmettitore di pressione differenziale: prima aprire la valvola di bilanciamento e chiudere le due valvole di chiusura,quindi la taratura del punto zero del trasmettitore può essere effettuata.

Entrata (2×): M20×1.5/Ф14 (condotto di saldatura connesso in diretta) (distanza centrale 35 mm).

Sgombero (2×): la distanza centrale della flangia del metodo (connessa al trasmettitore) è di 54 mm.

La distanza centrale dei 4 fori del bullone è di 54 mm. × 41,3 mm.

Filtro di bullone: UNF7/16-20, M10 ×1.5, M12 × 1.75

Pressione nominale: 16MPa-40MPa, 3532PSi-6000PSi

Temperatura applicabile: -65°F ((-54°C) 450°F ((232°C) 1200°F ((648°C)

Il gruppo integrato a tre valvole può essere collegato con i trasmettitori della serie 3051, 3095, 1151, EJA, FX-2, FCX-A/C e Honeywell ST3000

Caratteristiche della valvola di raccolta idrica ss316

1Maniglia: maniglia dritta in acciaio inossidabile.

2Capitano, comprendiamo di fare le valigie fuori.

3. bullone nella piastra aiutare a fissare la valvola dell' ago su di esso, non è necessario scollegare il packaging
4. Disegno del coperchio della valvola del set completo impedire il disconnessione dell'elemento

Applicazioni del collettore della valvola a gas a tre porte

Il collettore di valvole a 3 vie può sostituire la tradizionale valvola a 3 vie e supportare l'uso di trasmettitori di pressione differenziale nazionali e internazionali, ampiamente utilizzati in energia elettrica, chimica,metallurgia, sistemi di controllo automatici tessili e dipartimenti di ricerca scientifica
