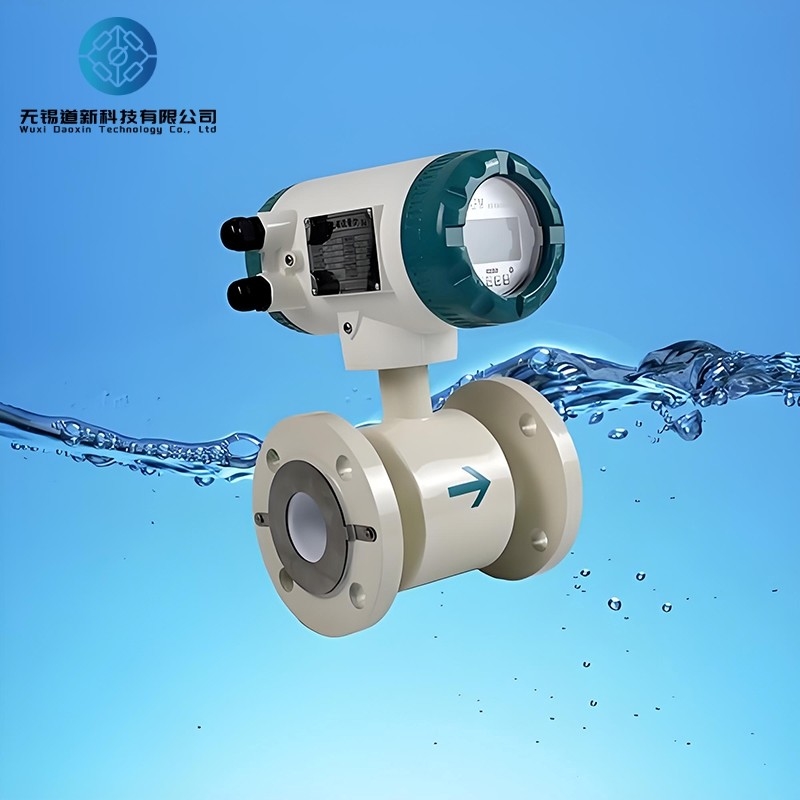

Sensore di flusso elettromagnetico da DN3 a DN3000mm

Serie di misuratori di flusso basati sull'induzione elettromagnetica per misurazioni volumetriche precise

Visualizzazione

Il flussometro elettromagnetico è uno strumento di induzione per la misurazione del flusso volumetrico di mezzi conduttivi.Fornisce monitoraggio e visualizzazione in loco mentre emette segnali di corrente standard per la registrazioneQuesto permette un monitoraggio e un controllo automatizzati e permette la trasmissione di segnali a lunga distanza.,chimici, carbone, protezione dell'ambiente, industria leggera, metallurgia, carta, ecc., per misurare il flusso di liquidi conduttivi.

Principali specifiche tecniche

Principio di funzionamento

Sulla base della legge di Faraday dell'induzione elettromagnetica, un paio di elettrodi di rilevamento sono installati sulle pareti del tubo di misura,perpendicolare sia all'asse del tubo che alle linee magnetiche di forzaMentre il liquido conduttivo si muove lungo l'asse del tubo di misura, attraversa le linee magnetiche, generando una forza elettromotrice indotta (EMF).Questo campo elettromagnetico è rilevato dagli elettrodi ed è direttamente proporzionale alla portata, data dalla formula:
E = KBVD
dove:
E Indotto forza elettromotrice;
K A coefficiente relativo alla distribuzione del campo magnetico e alla lunghezza assiale;
B Induzione magnetica;
V Velocità media del liquido conduttore;
D Distanza tra gli elettrodi (diametro del tubo di misura).
Il sensore invia il campo elettromagnetico indotto come segnale di flusso al convertitore, dove viene amplificato e elaborato attraverso filtraggio digitale e altri processi.I flussi istantanei e cumulativi sono visualizzati su un LCD dot-matrix retroilluminatoIl convertitore dispone di un'uscita da 4 a 20 mA e di interfacce di comunicazione RS485, supportando i protocolli HART e MODBUS.

Caratteristiche

Semplice struttura sensoriale senza parti mobili all'interno del tubo di misura, che consente un flusso di fluido senza ostacoli.
Capaci di misurare il flusso in mezzi bifasi solidi-liquidi sporchi, corrosivi o sospesi.
L'accuratezza della misurazione non è influenzata dalla temperatura, dalla viscosità, dalla densità e dalla conduttività del mezzo (entro determinati limiti).
L'output è proporzionale solo alla velocità media del mezzo, indipendentemente dal profilo di flusso (laminar o turbolento).
Risposta rapida senza inerzia meccanica, in grado di misurare il flusso pulsante istantaneo, nonché il flusso in entrambe le direzioni.
Disponibile un'ampia gamma di dimensioni di flussometri industriali.
