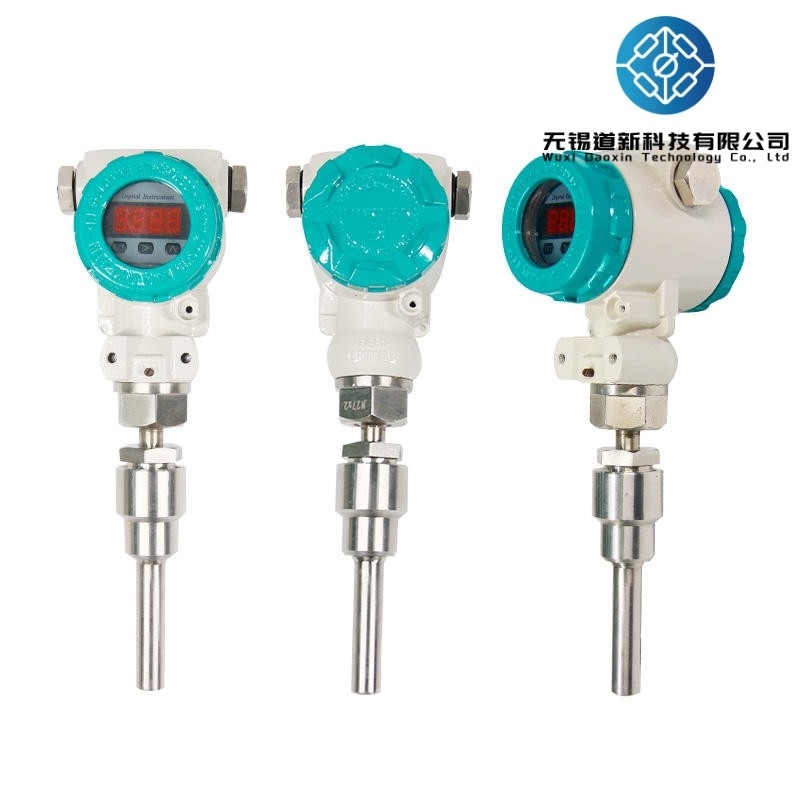

-200°C a 1300°C Sensore di temperatura 4 20ma Uscita Trasmettitore RTD RS485

Trasmettitore integrato di misurazione della temperatura ad alte prestazioni per varie industrie

Visualizzazione

Il trasmettitore di temperatura integrato è uno strumento di misura ampiamente utilizzato nell'industria moderna, in grado di misurare e monitorare in tempo reale le variazioni di temperatura media.La progettazione integrata del trasmettitore di temperatura migliora la precisione delle misurazioni e l'affidabilità del sistema per soddisfare le esigenze di varie industrieQuesto prodotto è costituito da tre componenti: il sensore di temperatura, il trasmettitore e il display.utilizza vari principi come le termocoppie e i termometri di resistenzaIl trasmettitore converte il segnale elettrico del sensore in un segnale di corrente o tensione standard e lo trasmette al display o al dispositivo di controllo tramite cavi.Il display mostra la temperatura misurata in tempo reale e consente un ulteriore trattamento e controllo dei dati.

Principali specifiche tecniche

Principio di funzionamento

Un sensore termometrico a termocoppia o a resistenza converte la temperatura misurata in un segnale elettrico, che viene inviato al trasmettitore.Il trasmettitore contiene circuiti per regolazione a zero e compensazione della termocoppiaDopo la regolazione a zero, il segnale viene inserito in un amplificatore operativo per amplificare il segnale.Il segnale amplificato viene elaborato da un convertitore V/I e esce come una corrente continua da 4 a 20 mA (il circuito di linearizzazione del trasmettitore utilizza due metodi di feedbackPer i sensori a termometro di resistenza, per la correzione viene utilizzato un feedback positivo, e per i sensori a termocoppia, per la correzione viene utilizzato un metodo di approssimazione polilinea a più segmenti).Un altro percorso elabora il segnale attraverso un convertitore A/D prima di visualizzarlo sul contatore.

Caratteristiche

Sigillato con gomma di silicone o resina epossidica, che lo rende resistente agli urti, all'umidità e adatto a ambienti difficili;
Installato in loco all'interno della scatola di giunzione delle termocoppie o dei termometri di resistenza, che emette direttamente segnali da 4 a 20 mA e da 0 a 10 V.Questo non solo consente di risparmiare sui costi dei costosi fili di compensazione, ma migliora anche la capacità anti-interferenza durante la trasmissione del segnale a lunga distanza;
I trasmettitori a termocoppia sono dotati di compensazione automatica della temperatura a freddo;
Alta precisione, basso consumo di energia, ampio intervallo di temperatura di funzionamento, funzionamento stabile e affidabile.
