Trasmettitore di pressione ad alta sensibilità e precisione per la misurazione del vapore e del liquido di gas

Visualizzazione

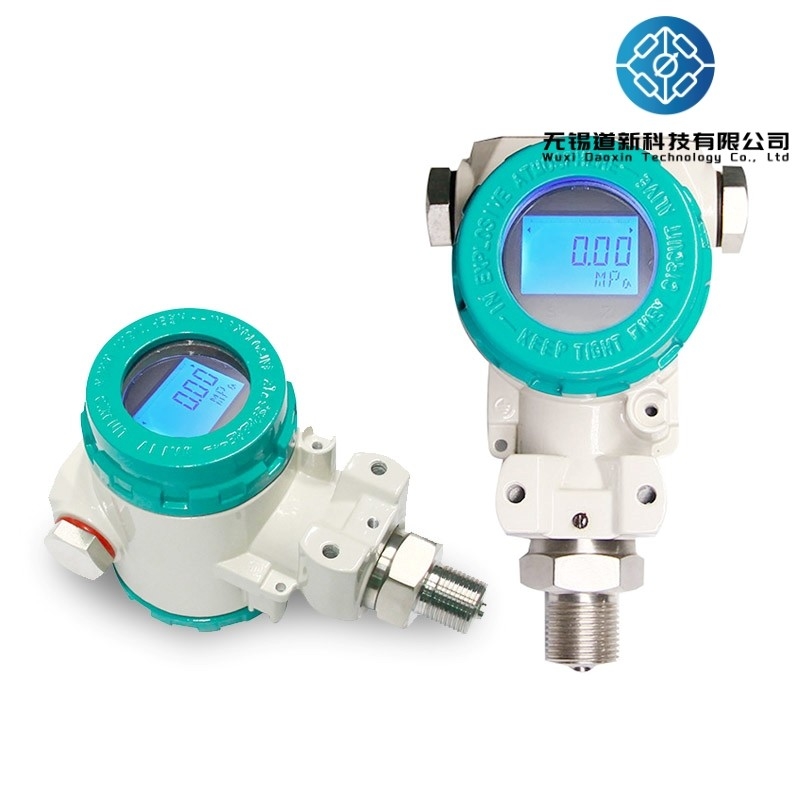

Il trasmettitore di pressione modello 2088 è altamente sensibile, preciso e possiede una forte resistenza al sovraccarico.con un'elevata integrazione del sensore e del circuito di amplificazione. Il dispositivo è dotato di un alloggiamento in lega di alluminio colata a stampa con una superficie verniciata, che non richiede regolazione per il punto zero del circuito e il guadagno.resistenza agli acidi e alle acque alcaline, è stabile e affidabile a lungo termine.

Principali parametri tecnici

Principio di funzionamento

Il trasmettitore di pressione modello 2088 utilizza un chip di pressione importato.I suoi componenti sensibili sono realizzati utilizzando tecniche di diffusione o impianto ionico per formare resistenze e collegarle in un ponte WheatstoneUn diaframma sensibile alla pressione viene formato sotto il ponte utilizzando la tecnologia di elaborazione micromeccanica.con una tensione di carica superiore o uguale a 50 V. Applicando una fonte di alimentazione CC al ponte di Wheatstone, viene generato un segnale di uscita di tensione CC. Questo viene quindi convertito attraverso un circuito di conversione secondario per ottenere un'uscita di 4-20mA a due fili.

Caratteristiche

Buona stabilità: la stabilità a lungo termine a scala completa e a punto zero può raggiungere lo 0,2% FS/anno.e inferiore a 00,5% FS su tutta la gamma di temperature di esercizio ammissibili.
Dispone di circuiti di protezione inversa e di circuiti di protezione a limite di corrente, che impediscono di danneggiare il trasmettitore se i pali vengono invertiti durante l'installazione,e limitare automaticamente la corrente a 35 mA in caso di anomalie.
Struttura a stato solido senza parti mobili, alta affidabilità e lunga durata di vita.
Capaci di misurare con elevata precisione la pressione dell'aria, dell'acqua, dell'olio, ecc., senza essere influenzati dalla qualità del mezzo misurato.
Facile da installare, con una struttura semplice, economica e resistente.
